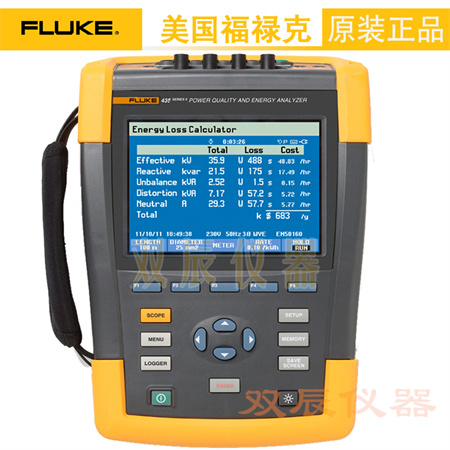

福禄克Fluke434-II电能质量分析仪

品牌：福禄克Fluke

型号/货号：Fluke434-II

售前咨询售后服务

应用

电能量货币化
– 计算因电能质量差而产生的财务成本
一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
长期分析 – 发现难以察觉的问题或间歇性问题

产品技术指标
	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流）	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF		1.0 > 2.8	0.01	± 5 %
Vrms½	434-II	1 V 至 1000 V 相电压	0.1 V	± 1% 额定电压
Vrms½	434-II		0.1 V	± 0.2% 额定电压
Vfund	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压
电流（精度不包括电流钳精度）
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
电流峰值因数 (CF		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 1% ± 10 个计数点
Afund	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Hz
Hz	Fluke 434 @ 50 Hz 额定	42.50 Hz 至 57.50 Hz	0.01 Hz	± 0.01 Hz
Hz	Fluke 434 @ 60 Hz 额定	51.00 Hz 至 69.00 Hz	0.01 Hz	± 0.01 Hz
电源
瓦特（VA，var）	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特（VA，var）	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF		0 至 1	0.001	± 0.1% @ 额定负载状态
能量
kWh（kVAh，kvarh）	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波
谐波次数 (n		直流，1 至 50 次分组: 谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n		关闭，1 至 50 次分组: 谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
电流 (A	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	绝对	取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.10%	± 5 %
相角		-360° 至 +0°	1°	± n x 1°
闪变
Plt、Pst、Pst(1min Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
电压	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
电流	%	0.0 % 至 20.0 %	0.10%	± 1 %
电源信号
阈值等级		在两个独立的频率下，阈值，限值和控制信号持续时间可编程	—	—
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10%	± 0.4 %
绝对 V3s（3 秒平均值）		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压

环境
工作温度	0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外
存放温度	-20 °C ~ +60 °C
湿度	+10 °C ~ +30 °C: 95% 相对湿度，无冷凝 +30 °C ~ +40 °C: 75% 相对湿度，无冷凝 +40 °C ~ +50 °C: 45% RH，非冷凝
最大工作海拔	CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft 最大存储海拔为 12 km (40000 ft
电磁兼容 (EMC	辐射和抗干扰性符合EN 61326 (2005-12
接口	mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问）
保修	主机三年保修（零件和人工），附件一年保修
