鼎阳SIGLENT

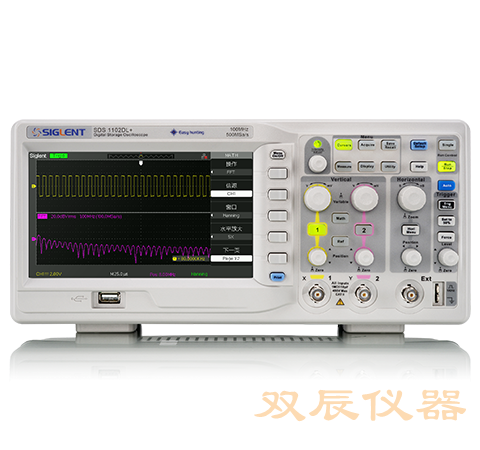

SDS1000CNL+/DL+系列数字示波器

品牌：

型号/货号：SDS1000

售前咨询售后服务

型号

模拟带宽

通道数

最高实时采样率

最高波形捕获率

最大存储深度

垂直分辨率：

参考价

SDS1102CNL+

100 MHz

2 + EXT

1 GSa/s

40 Kpts

电商专卖

SDS1102DL+

100 MHz

2 + EXT

500 MSa/s

32 Kpts

电商专卖

SDS1202DL+

200 MHz

2 + EXT

500 MSa/s

32 Kpts

¥3,180

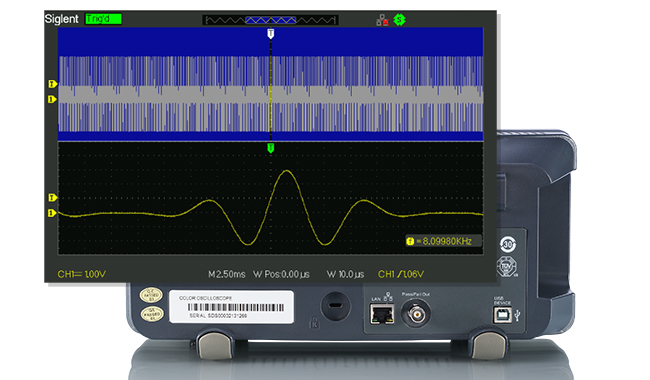

便捷的操作和全局控制

· 一键Zoom功能：一键式设计的视窗扩展功能可对整体波形的布局做波形扩展显示，极大方便了用户对波形的观察、测量和分析。
· 支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多种接口：便于连接外部设备进行远程控制、数据和图片的保存等功能。

便捷的操作和全局控制

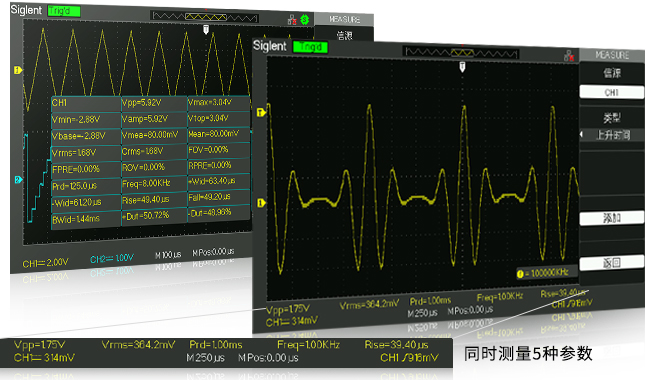

强大的数据分析测量功能

· 支持电压、时间和延迟3大测试种类，可同时测量周期、频率、相位、幅值等 32 种参数值。用户可根据需求配置 5 组参数显示，也可全部显示测量结果。
· 支持 5 中数学运算：+、-、*、/、FFT，支持通道波形和FFT波形分屏显示，方便用户同时观测。

强大的数据分析测量功能

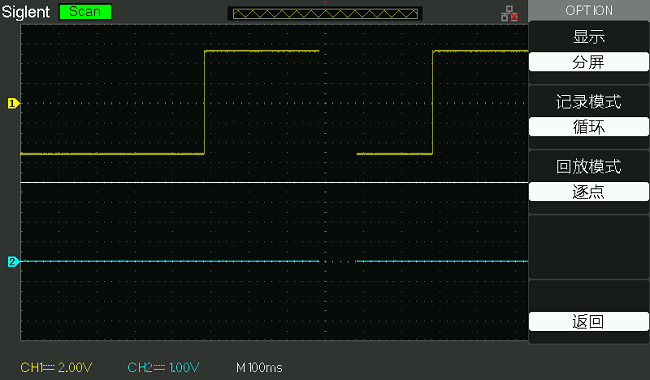

数据回放

· 数字记录仪功能可实时无死区记录波形数据，7 M数据存储空间，支持外部存储器扩展，记录后可回放数据，便于信号观测。

数据回放

· 数字记录仪功能可实时无死区记录波形数据，7 M数据存储空间，支持外部存储器扩展，记录后可回放数据，便于信号观测。

规格参数

带宽	SDS1102CNL+：100 MHz SDS1102DL+：100 MHz SDS1202DL+：200 MHz
实时采样率	SDS1102CNL+：1 GSa/s SDS1102DL+：500 MSa/s SDS1202DL+：500 MSa/s
通道数	2 + EXT
存储深度	SDS1102CNL+：40 Kpts SDS1102DL+：32 Kpts SDS1202DL+：32 Kpts
触发源	CH1、CH2、EXT、EXT/5、AC Line
触发类型	边沿、脉宽、视频、斜率、交替

触发方式	自动、正常、单次
数学运算	+、-、*、/、FFT
数学滤波	高通、低通、视频、斜率、交替
数据记录仪	提供7 Mpts记录空间
外部存储	位图存储、CSV存储、波形存储、设置存储
接口	USB Host、USB Device、LAN、Pass/Fail
标配探头	2 套无源探头，PB470 2 套无源探头，PP510 2 套无源探头，PP215
屏幕	7 英寸 TFT-LCD 显示屏，分辨率 800*480
