鼎阳SIGLENT

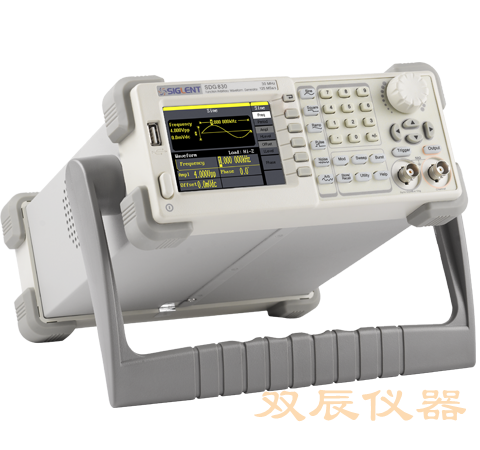

SDG800系列函数/任意波形发生器

品牌：

型号/货号：SDG800

售前咨询售后服务

型号

最高输出频率

最高采样率

垂直分辨率

最大任意波长度

通道数

含税价

SDG830

30 MHz

125 MSa/s

14 bit

16 Kpts

电商专卖产品

SDG810

10 MHz

125 MSa/s

14 bit

16 Kpts

电商专卖产品

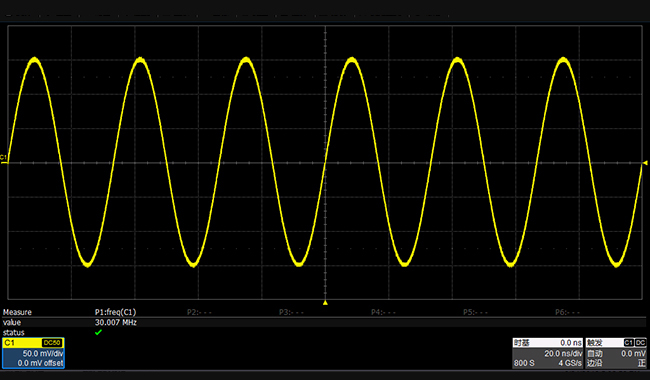

多种类型波形输出

多种类型波形输出。SDG800支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出

· 正弦波——最大输出频率30 MHz
· 方波特性——占空比可达20%-80%；上升时间小于24 ns
· 脉冲特性——最小脉宽可达48 ns；上升/下降时间可达20 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出

多种类型波形输出

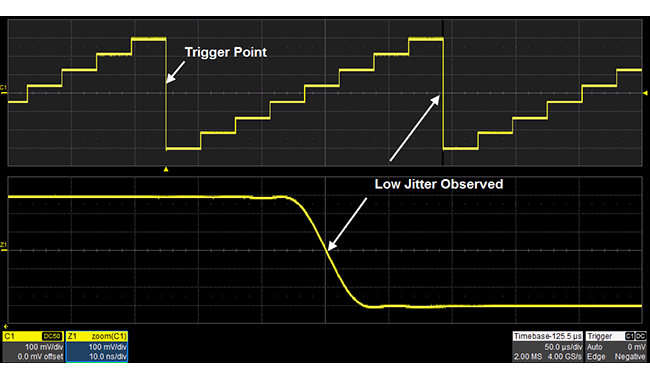

创新的 EasyPulse 技术

DDS 方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用 EasyPulse 技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达5 MHz
· 上升和下降时间分别可设置，最快可达20 ns
· 脉宽精细可调，最小可达48 ns
· 低抖动

创新的 EasyPulse 技术

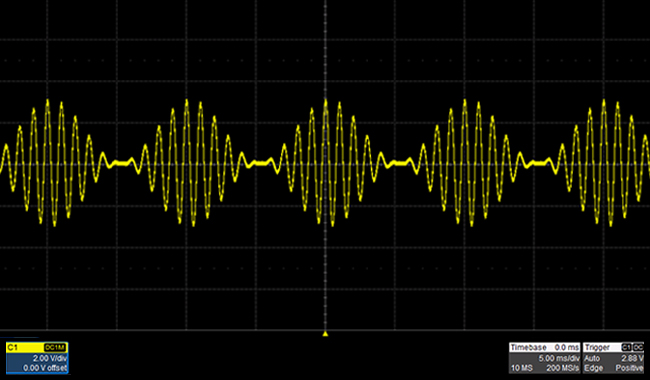

复杂信号生成能力

SDG800具有强大的波形生成能力，可以完成各种信号调制、波形扫描、猝发输出以及信号合成，支持内部、外部和手动等触发源。

· 支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持"N循环"和"门控"脉冲串猝发方式

复杂信号生成能力

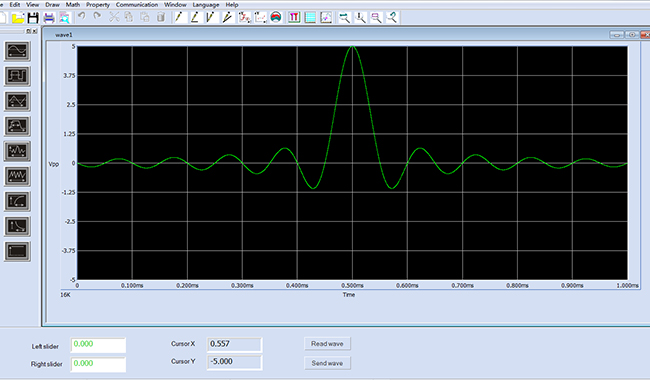

任意波形输出

· 16 Kpts的任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动、直线、坐标、公式来创建任意波形，满足客户需求。

任意波形输出

规格参数

带宽	10 MHz、30 MHz
采样率	125 MSa/s
通道数	1
任意波长度	16 Kpts
频率分辨率	1 μHz
垂直分辨率	14 bit

波形	正弦波、方波、三角波、脉冲波、高斯白噪声、46种任意函数波形
最大输出幅度	±10 V
尺寸	宽×高×深=229 mm×105 mm×281 mm
标准接口	USB Host, USB Device
调制功能	AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst
