  • 泰克Tektronix6 系列 MSO 混合信号示波器示波器
泰克Tektronix6 系列 MSO 混合信号示波器示波器

泰克Tektronix6 系列 MSO 混合信号示波器示波器

高分辨率时噪声低

在 1mV/div 时,与传统示波器相比,噪声降低*过 75%

看到少见的信号。

  • 示波器前端 ASIC 芯片 TEK061 实现很低的本底噪声。

  • 4 GHz 时为 12 位分辨率,200 MHz 时高达 16 位分辨率


  • 性能 - 带宽/采样率

  • 低噪声/高分辨率

  • 令人愉快的用户界面

  • 测量和分析

  • 灵活探测

  • 升级与附加功能

轻松进行测量与分析

Previous

6 系列 - 四通道6 系列 - 抖动分析配置6 系列 - 电源质量6 系列 - 高速串行6 系列 - 四通道6 系列 - 抖动分析配置6 系列 - 电源质量6 系列 - 高速串行6 系列 - 四通道

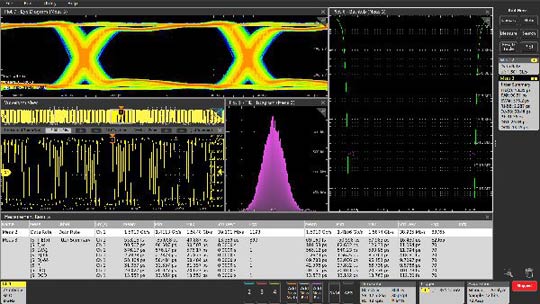

在 GHz 时钟与串行总线上轻松检定抖动。 通过综合测量,可轻松地将统计资料纳入日常工具包。 例如,对于抖动或功率分析,使用与例行上升时间和 rms 测量相同的拖放操作。

  • **抖动分析

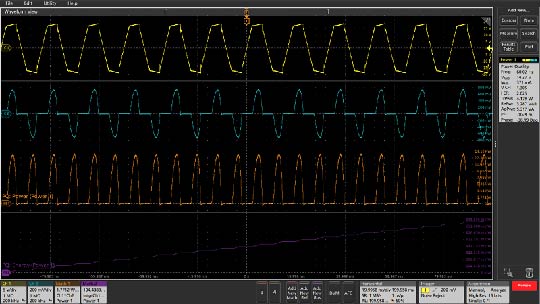

  • **功率分析

  • 低噪声纹波测量

  • 内存分析和调试

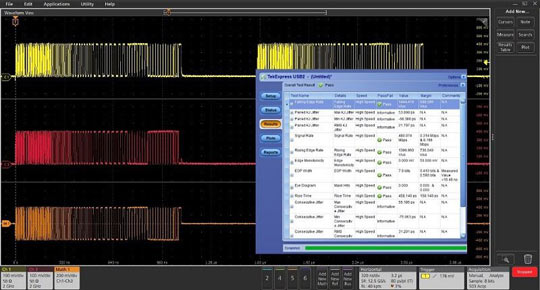

  • 高速串行一致性

  • 自动化测量与趋势分析

  • 频谱视图频域显示

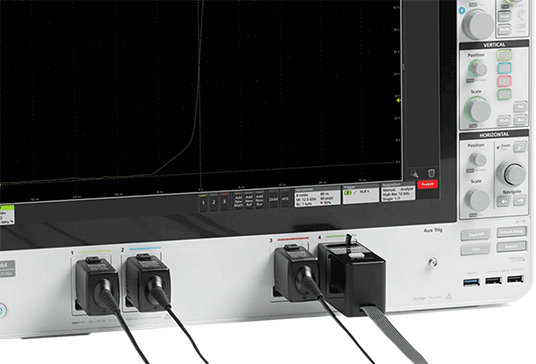

使用探头确保信号保真度




通过四个 FlexChannel* 输入实现多种功能。 使用标配的 1 GHz、10x 探头探测电路。 可以连接高性能单端探头或者差分探头,或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。 将 TLP058 探头连接至任意通道实现 8 路数字通道 – *多达 32 条数字通道。

  • 1 MΩ 至 50 Ω 输入阻抗

  • 附带四个 1 GHz 低负载无源探头

  • 新 TDP7700 系列 4、6 和 8 GHz TriMode 探头

  • 新 TAP4000、TDP4000 4 GHz 单端和差分探头

FlexChannel 输入

1 个高分辨率模拟输入

每条通道 8 个数字逻辑输入

所用触摸屏

  • 15.6 英寸响应快的触摸屏

  • 开合/缩放/滑动

  • 按钮和鼠标操作

数字置信度

缩略图下载产品技术资料

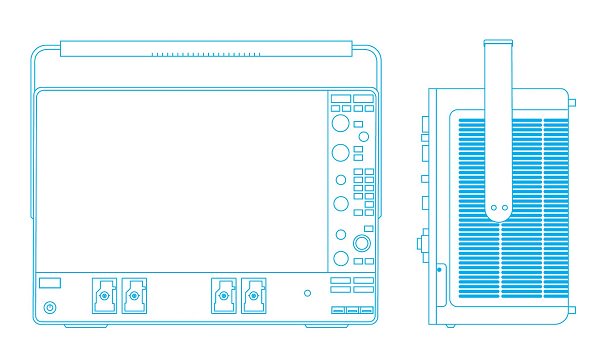

输入通道
4 FlexChannel 输入。

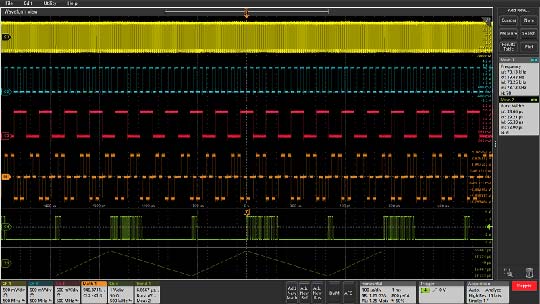

每个 FlexChannel 提供一个模拟信号输入或者通过 TLP058 探头实现 8 路数字通道输入

带宽1
1、2.5、4、6 或 8 GHz

采样率
在所有模拟/数字通道上为 25 GS/s

记录长度1
在所有模拟/数字通道上**为 250 M 样点

信号发生器1
任意、正弦、方波、脉冲、锯齿波、三角形、DC 电平、高斯、洛伦兹、指数上升/下降、 Sin(x)/x、随机噪声、半正弦、心电图

数字电压表2
4 位

触发频率计数器2
8 位

显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式(多点触摸)触摸屏

1 - 可选且可升级
2 - 产品注册后免费

在需求改变时,添加功能或性能


  • 将带宽升级至 8 GHz

  • 将每条通道上的记录长度增至 250  M 样点

  • 增加逻辑探头,*多时实现 32 路数字通道

  • 添加 Windows 10 操作系统

  • 添加任意波形/函数发生器

  • 添加**分析:串行解码/触发、电源、抖动、
    存储器分析和调试以及自动一致性测试

升级指南

新功能和选项让这款示波器表现更佳

新选项

  • 利用自定义模板定义执行通过/失败模板和波形极限测试

  • PSI5 协议解码

  • NRZ 协议解码

  • 8b10b 协议解码

  • MIPI I3C 协议解码

  • LVDS 自动测量和分析

  • 模拟视频触发(NTSC、PAL、SECAM)

使用**分析选项在仪器上免费升级

  • 配备模板测试选件的仪器将获得极限测试功能

在所有仪器上免费升级

  • 标注/书签让您可以对波形上的特定点或显示器上的任何位置进行注释

  • 频谱视图中的频率轴现在可能是对数形式

  • 相位噪声图现在可用于相位噪声测量

已经有 6 系列?获取您的更新。

下载新固件。

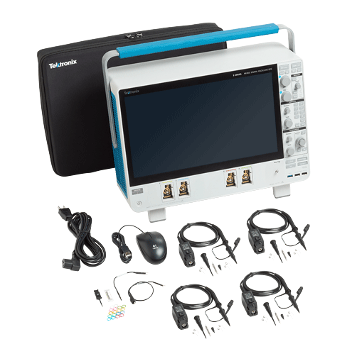

包装箱里有什么物品?

  • 4 TPP1000 1 GHz、低电容无源探头

  • 针对随附探头的 1 年保修

  • 针对仪器的 3 年保修

  • 鼠标、电源线和附有附件袋的前盖

  • 印刷的安装手册涵盖安全和基本操作

  • **的集成在线帮助

  • 追溯证明

配置和报价

型号模拟带宽采样率记录长度模拟通道数字通道数函数发生器输出
MSO64

1 GHz - 8 GHz

25 GS/s

62.5 - 250 M 样点

4

可达 32 条(可选)

1 (optional)
