  • KEW3128日本共立绝缘电阻测试仪

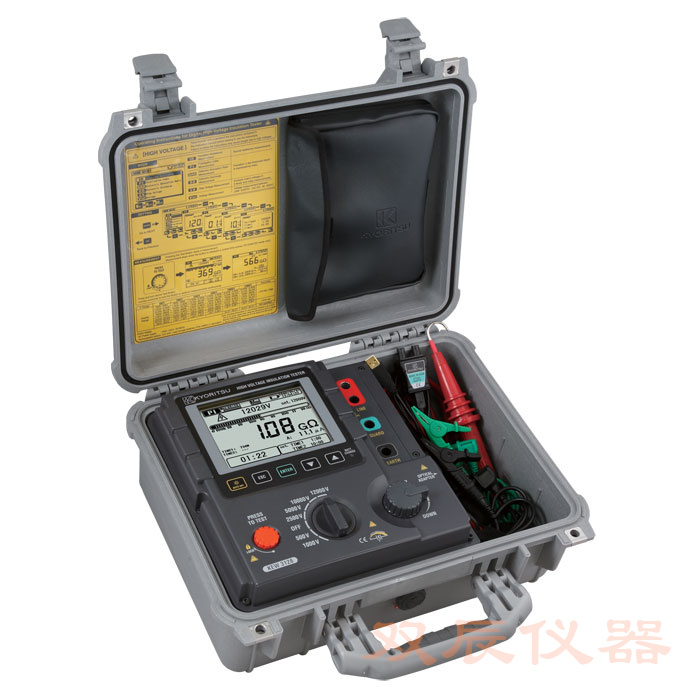

KEW3128日本共立绝缘电阻测试仪

KEW3128日本共立绝缘电阻测试仪

KEW 3128

测试电压大12KV,电阻大35TΩ,短路电流大5mA。
带背光灯的大型LCD显示屏和条形图表显示绝缘电阻值和漏电流值的变化。
内存大保存40000个数据。
画面截取功能可保存显示图表(多32个画面)。
AC电源与充电电池的2种电源方式。
自动放电与电压输出警告功能。
各量程中可进行电压设定的调整。
设计符合国际安全规格IEC61010-1 CAT.IV 600V污染度2

   防水防尘IP64。

绝缘电阻
输出电压
额定测试电压
500V
1000V
2500V
5000V
10000V
12000V
大测试值
500GΩ
1TΩ
2.5TΩ
5TΩ
35TΩ
35TΩ
精确度
0~50GΩ
±5%rdg±3dgt
※250V以下的设定在精确度范围之外
0~100GΩ
±5%rdg±3dgt
0~250GΩ
±5%rdg±3dgt
0~500GΩ
±5%rdg±3dgt
0~1TΩ
±5%rdg±3dgt
50G~500GΩ
±20%rdg
※250V以下的设定在精确度范围之外
100G~1TΩ
±20%rdg
250G~2.5TΩ
±20%rdg
500G~5TΩ
±20%rdg
1T~10TΩ
±20%rdg
10T~35TΩ
只显示,精确度范围之外
短路电流
大5.0mA
额定测试电流
额定测试电压
监控精确度
输出精确度
选择量程
1mA~1.2mA/0.5MΩ(500V上)
500V
±10%±20V
0~+20%
50~600V
(步进电压5V)
1mA~1.2mA/1MΩ
1000V
±10%±20V
0~+10%
601~1200V
(步进电压10V)
1mA~1.2mA/2.5MΩ
2500V
±10%±20V
0~+10%
1225~3000V
(步进电压25V)
1mA~1.2mA/5MΩ
5000V
±10%±20V
0~+10%
3050~6000V
(步进电压50V)
1mA~1.2mA/10MΩ
10000V
±10%±20V
-5~+5%
6100~10000V
(步进电压100V)
 12000V
电压
测试量程
DCV: ±30V ~ ±600V  ACV:30~600V(50/60Hz)
精确度
±2%rdg±3dgt

测试范围/精确度
5.0nA~2.40mA/±5%rdg±5dgt
电容

测试范围
5.0nF~50.0µF(10KV:上限50.0µF,10KV以上:上限5.00µF)
5.0nF~1.0µF
(显示范围:5.0nF~50.0µF)
精确度
±5%rdg±5dgt
使用电池
充电电池(12V),连续测试时间:约4小时(电池电压:绝缘电阻12000V量程中100MΩ负荷时或电池电压10.0V的代表值) AC电源充电:100V ~ 240V,50/60Hz
安全规格
IEC 61010-1: 2001 CAT.IV 600V 污染度2
外形尺寸
300(L)×400(W)×180(D)说明书和硬箱
重量
约9kg(含电池)说明书和硬箱
耐电压
AC8770V:线端和护栏间/5秒(50Hz/60Hz)
AC6880V:测试端和护栏间/5秒(50Hz/60Hz)
AC2330V:电源插座和护栏间/5秒(50Hz/60Hz)
附件/可选件
7226A(测试探棒),7224A(接地测试线),7225A(保护测试线),7227A(鳄鱼夹测试探棒),8029(直形探针),7170(AC电源线),NiMH电池,8212(USB数据传送线-附PC用软件)
/7254(鳄口夹测试线)
