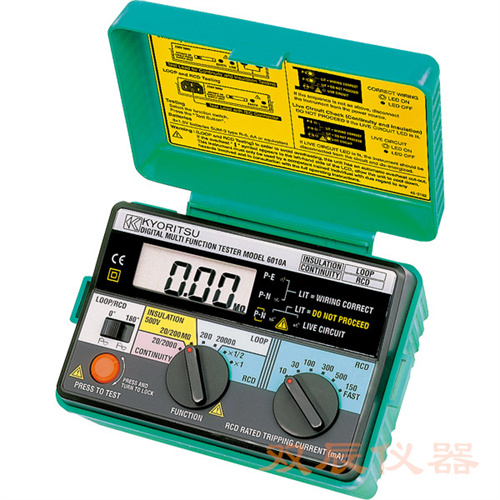

导通测试：20/200Ω，200mA导通测试电流。 绝缘测试：500V，20/200Ω，15mA额定测试电流。 回路电阻：20/200Ω，150mA测试电流，
2000Ω时无RCD跳脱。 RCD：10/30/100/300/500mA×1/2，×1，快速跳脱(40ms)
符合IEC61557或IEC61010-1 CAT III 300V
导通测试 |
测试范围 |
0~19.99 and 10.0~199.9Ω(2个自动量程) |
开路电压 |
>4V(符合IEC364) | |
短路电流 |
>200mA DC (符合IEC364) | |
精度 |
±(3%+3dgt) | |
绝缘测试 |
测量范围 |
0~19.99 and 10.0~199.9MΩ(2个自动量程) |
测试电压 |
500V DC | |
开路输出电压 |
570V DC ±6% | |
额定电流 |
>1mA(符合IEC364) | |
精度 |
±(3%+3dgt) | |
回路电阻测试 |
额定电压 |
230V AC +10%~15%(50Hz)电压测试范围：100~250V AC（50Hz) |
测试范围 |
100-250V AC(50Hz) | |
阻抗范围 |
20/2000Ω | |
额定测试电流 |
24A(20Ω) 15mA(2000Ω) | |
测试电流 |
25A（20Ω量程）15mA 1/2周期（10ms)(2000Ω量程） | |
精度 |
20Ω：±(3%+8dgt) 2000Ω：±(3%+8dgt) | |
R C D 测 试 |
测量额定电压 |
230V AC ±10%(50Hz) |
动作设定电流 |
RCD×1/2: 5,15,50,150,250mA RCD×1: 10,30,100,300,500mA | |
动作电流持续 |
RCD×1/2×1: 2000ms | |
动作电流时间 |
150mA | |
精度 | 跳脱电流：230V时的测试电流的±3% 跳脱时间±(3%+3dgt) | |
一般规格 |
安全规格 |
IEC61010-1CAT.300V 污染度2 IEC61010-2-031OEC61557 |
耐电压 |
4000V AC / 1分钟 | |
电源 |
R6P(AA)(1.5V)×8 | |
外形尺寸 |
175(L)×115(W)×86(D)mm | |
重量 |
约780g | |
附件/可选件 |
7122B(测试线） KAMP10（IEC连接测试线）9092（线箱） |
