泰克 MSO46 4-BW-1000混合信号示波器

泰克 MSO46 4-BW-1000混合信号示波器

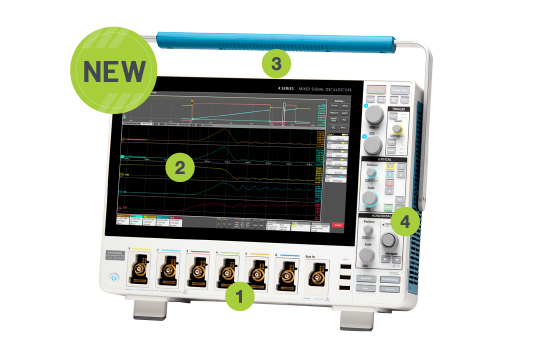

4 系列 B 新增功能

  1. 更快的处理器
    • > UI 响应速度提高了 2 倍
    • > 数据传输速度提高了 1.5 倍
    • 分析和串行解码速度更快
  2. 全新显示器，对比度更高，视野更广
  3. 两个 USB 3.1 主机端口
  4. 基于浏览器的快速 e*Scope 远程访问
MSO46B Oscilloscope
4 Series B MSO Power Analysis

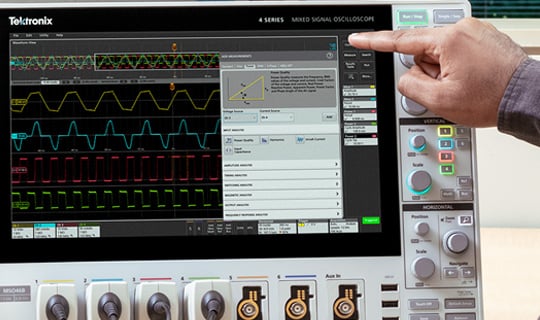

大型高清显示屏以及屡获殊荣的用户界面

4 系列 B MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，但采用紧凑封装，打造了全新的示波器操作体验。

  • 13.3 英寸高对比度高清显示屏
  • 6.1 英寸（15.5 厘米）深，适合有限的工作台空间

 观看短视频

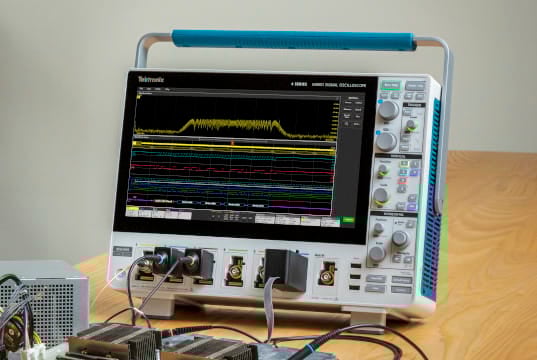

精确测量和多达 6 条高度灵活的通道

  • 所有通道均具备出色的信号细节和准确的测量
    • 12 位垂直分辨率（高分辨率模式下可达 16 位）
    • 在所有模拟和数字通道上实时采样率高达 6.25 GS/s
    • 高达 62.5 M 点记录长度
  • 任何通道都可以显示波形、射频频谱或两者
  • 任何一条输入通道都可连接逻辑探头来查看八条数字通道

 观看短视频

4 Series B MSO EMI Setup
Measurement Analysis Software

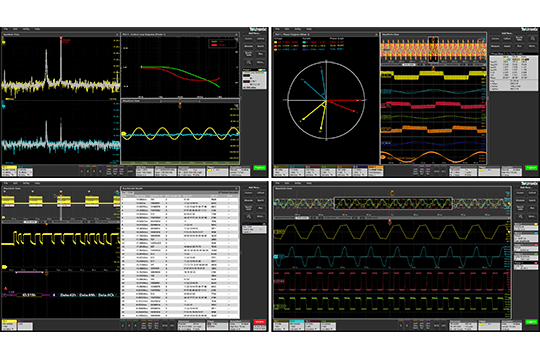

出色的分析能力

查看 4 系列 B 可为您的工作台带来的强大功能

  • 广泛的智能 TekVPI 探头系列
  • 多通道频谱分析
  • 多达 48 个数字逻辑输入
  • 超过 25 个可用的串行协议
  • 内置任意/函数发生器
  • 交流/直流电源测量
  • 自动双脉冲测试
  • 3 相功率分析
  • 可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

 观看短视频

利用本指南找到有关升级的更多信息

2023 年 11 月固件版本支持这些新功能和选项

在所有仪器上升级

  • 新的测量注释会显示参考级别、更高/基础级别、开始点/结束点等信息
  • 新的跟踪文件记录了发送到编程接口的指令
  • 新的 e*Scope 身份验证

使用高级分析选项在仪器上升级

  • 具有高级功率测量和分析 (PWR) 功能的仪器可以采集相位响应、Tg 和 Q(Tg) 图进行阻抗测量，同时支持使用差分探头 测试所需信息以绘制波特图
  • 具有宽带隙双脉冲测试 (WBG-DPT) 功能的仪器为开关和时序分析增加了经过 改进的电平测定

  • 具有 I3C 解码和触发 (SRI3C) 功能的仪器 具有更强大的搜索和触发功能
  • 具有 NFC 无线协议解码和搜索 (RFNFC) 功能的仪器增加了对 ISO/IEC 14443B 和 FeliCa 标准的支持

更新的PC软件

  • TekScope 波形分析软件现在集成了上面列出的许多新功能和选项

已经有 4 系列？获取您的更新。


规格一览

输入通道

  • 4 或 6 路 FlexChannel 输入
  • 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽1

  • 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率

  • 在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

  • 31.25 或 62.5 M 点

垂直分辨率

  • 12 位
  • 高分辨率模式下高达 16 位
包括探头和附件
1 - 可选且可升级
2 - 产品注册免费
3 - 解码和分析选项的部分列表。 有关所有受支持总线，请参见数据表。

信号生成1

  • 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

  • 4 位交流有效值电压，直流电压
  • 直流 + 交流有效值电压

触发频率计数器2

  • 8 位

高级分析

  • 频谱视图的混合域分析
  • 自动功率测量1
  • 3 相功率测量1

协议支持3

  • 10Base-T, 100Base-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C，SPI
  • MIL-STD-1553、ARINC 429
  • RS-232、RS-422、RS-485、UART
  • SPMI
  • SVID
  • USB 2.0 LS、FS、HS

显示器

  • 13.3 英寸（338 毫米）
  • 高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

  • 287 mm x 405 mm x 155 mm
  • (11.3 in x 15.9 in x 6.1 in)

重量

  • 16 磅（7.3 千克）

在寻找更高的性能？

4 系列 B MSO 是同类示波器中的佼佼者，拥有不同的性能水平和价位。

探索范围

型号模拟带宽模拟通道数字通道数采样率记录长度
MSO44

200 MHz 至 1.5 GHz

4

最多 32 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

MSO44B

200 MHz to 1.5 GHz

4

Up to 32 (optional)

6.25 GS/s

31.25 M to 62.5 M

MSO46

200 MHz 至 1.5 GHz

6

最多 48 条（可选）

6.25GS/s

31.25 M 至 62.5 M 点

MSO46B

200 MHz to 1.5 GHz

6

Up to 48 (optional)

6.25 GS/s

31.25 M to 62.5 M
