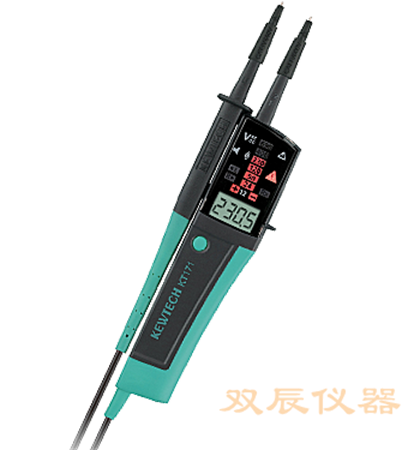

克列茨KT 171电压表

克列茨KT 171电压表

电压测试
电压量程 12 - 690V AC/DC
LED 额定电压 12/24/50/120/230/400/690V
AC (16 - 400Hz), DC (±)
允许值
(界限电压)
超过下列数值时电量:
7±3V (12V LED)
18±3V (24V LED)
37.5±4V (50V LED)
额定电压的75%±5%
(120/230/400/690V LED)
响应时间 各额定电压的100%时<0.6秒
LCD 量程/分辨率
(自动量程)
300V AC/DC (6.0 - 299.9)/0.1V
690V AC (270 - 759)/1V
690V DC (270 - 710)/1V
精确度(23±5oC) ±1.5V (7 - 100V)
±1%±5dgt (100 - 690V)
AC (16 - 400Hz), DC(±)
超范围提示 "OL"
响应时间 各额定电压的90% - 100%时约1秒
峰值电流 ls<3.5mA (690V时)
电池寿命 30s ON (操作时间)
240s OFF (恢复时间)
单极相位测试
电压量程 100 - 690V AC (50/60Hz)
相序测试
系统 三相四线系统
200 - 690V 相-相 AC (50/60Hz)
相位测量 120±5度
导通测试
检测范围 0 - 400kΩ+50%
测试电流 约1.5μA (电池 3V, 0Ω)
安全规格 IEC 61243-3, IEC 61010-1, IEC 61557-7
CAT Ⅲ 690V / CAT Ⅳ 600V 污染度 2
IP等级 IP65 (IEC 60529)
操作温湿度范围 -15 - 55oC, 最大85% RH (无结露)
保存温湿度范围 -20 - 60oC, 最大85% RH (无结露)
电源 LR03 (AAA) 1.5V×2
外形尺寸 246(L)×64(W)×26(D) mm
重量 190g (含电池)
附件 LR03 (AAA) 1.5V×2, KTA01 (4mm金属盖[2个/套),
KTA02 (4mm橡胶盖[2个/套]), 使用说明书
