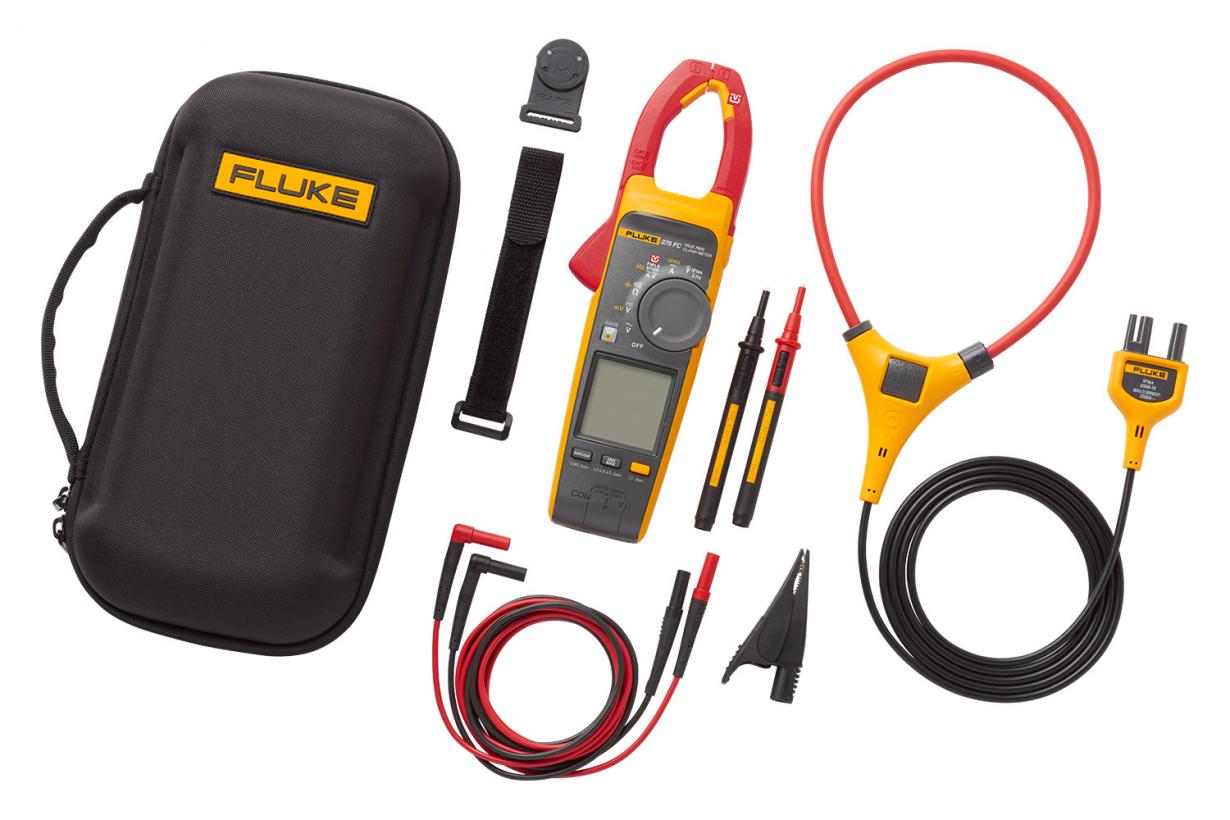

福禄克 Fluke 378FC 谐波与能效筛查钳表

品牌：福禄克FLUKE

型号/货号：Fluke 378FC

售前咨询售后服务

主要特性

使用钳口测量电压和电流；
测试更快、更安全，采用 FieldSense™ 技术无需触碰带电电线；
电能质量指示器显示设备或电源线是否有故障；
只需更少的步骤即可完成三相电压和电流测试。

产品规格: Fluke 378FC谐波与能效筛查钳表

通用技术指标
任何端子和接地间的最高电压		1000 V
电池	类型	2 AA IEC LR6 碱性
	寿命	200 小时
显示屏		双读数
自动关机		20 分钟

电气
交流电流：通过钳口
量程	999.9 A
分辨率	0.1 A
精度	2 % ± 5 位（45 Hz 至 66 Hz）
波峰因数 (50/60 Hz)	500 A 下为 3 600 A 下为 2.5 1000 A 下为 1.42 增加 2 %（C.F.）>2
交流电流：通过柔性电流探头
量程	2500 A
分辨率	1 A (≤2500 A) 0.1 A (≤999.9 A)
精度	3 % ± 5 位（5 Hz 至 500 Hz）
波峰因数 (50/60Hz)	1100 A 时为 3.0， 1400 A 时为 2.5 ，2500 A 时为 1.42，增加 2 % (C.F.>2
位置灵敏度
	最佳距离	i2500-10 Flex	i2500-18 Flex	错误
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0 %
测量不确定度假定中心的主要导线处于最佳位置、无外部电场或磁场且处于工作温度范围内。
直流电流
量程	999.9 A
分辨率	0.1 A
精度	2 % ±5 位1
[1]使用 ZERO 功能补偿偏差时
交流电压：Field Sense
量程	1000 V
分辨率	1 V (≤1000V)
精度	≤4/0 AWG	3 % ± 5 位（45 Hz 至 66 Hz）
	≥4/0 AWG	5 % ± 5 位（45 Hz 至 66 Hz）

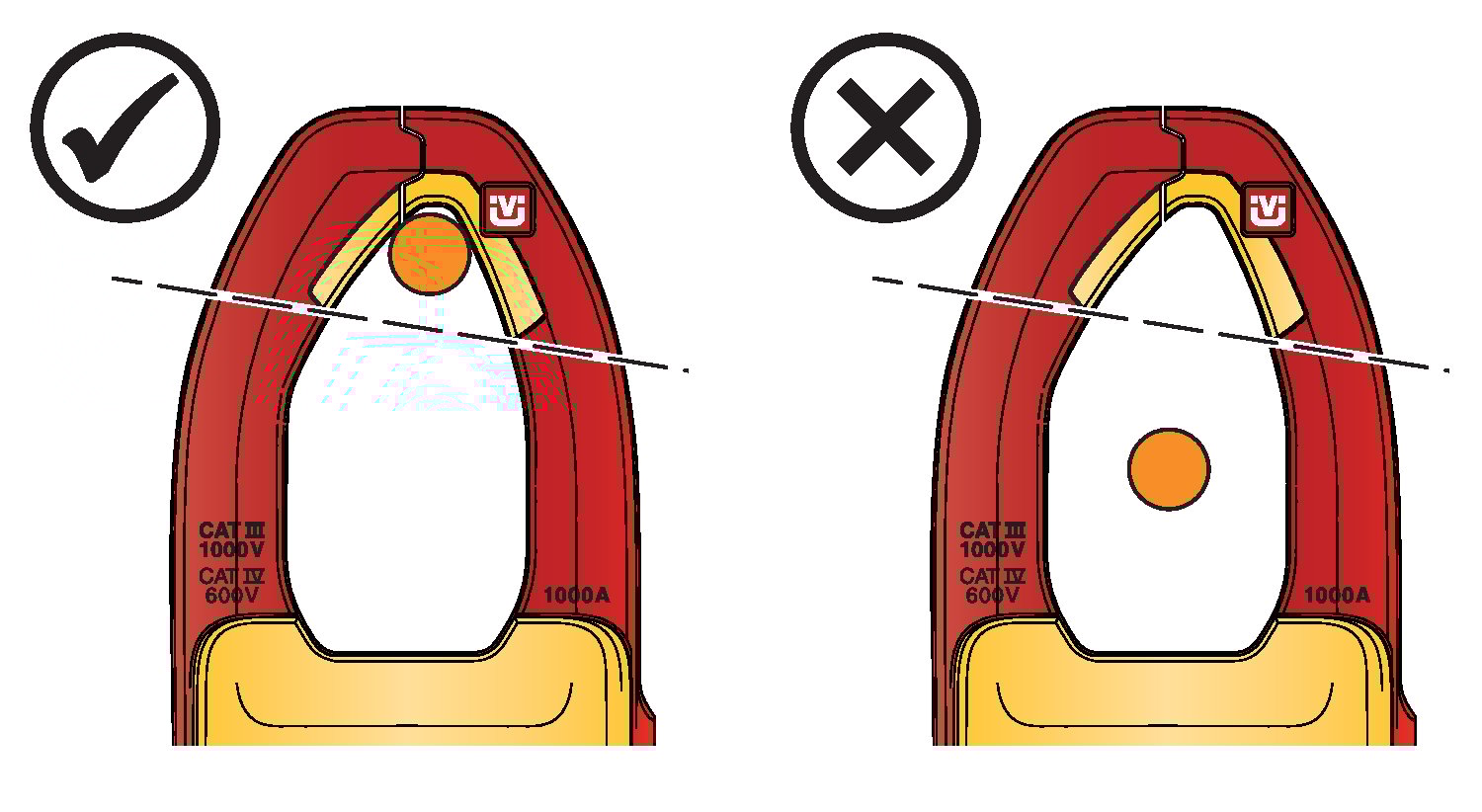

将电线尽可能置于靠近钳口开口的位置（见图）。
交流电压：通过测试导线
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位（20 Hz 至 500 Hz）
直流电压
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位
直流毫伏
量程	500.0 mV
分辨率	0.1 mV
精度	1 % ± 5 位
安培频率：通过钳口
量程	45 Hz 至 66 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
触发电平	5 Hz 至 10 Hz，≥10 A 10 Hz 至 100 Hz，≥ 5 A 100 Hz 至 500 Hz，≥ 10 A
安培频率：通过柔性电流探头
量程	5.0 Hz 至 500.0 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
触发电平	5 Hz 至 20 Hz 时，≥25 A 20 Hz 至 100 Hz 时，≥20 A 100 Hz 至 500 Hz 时，≥25 A
电阻
量程	60.00 kΩ 6000 Ω 600.0 Ω
分辨率	0.1 Ω (≤600.0 Ω) 1 Ω (≤6000 Ω) 10 Ω (≤60.00 kΩ)
精度	1 % ± 5 位
电容
量程	1000 μF
分辨率	0.1 μF (≤100.0 μF) 1 μF (≤1000 μF)
精度	1 % ± 4 位
机械指标
尺寸（长 x 宽 x 高）	274 mm x 86 mm x 47 mm
重量（带电池）	463 g
钳口开度	34 mm
柔性电流探头直径	7.5 mm
柔性电流探头电缆长度（顶端至电子连接器）	1.8 m
罗氏线圈长度	450 mm
环境要求
工作温度	-10 °C 至 50 °C
存放温度	-40 °C 至 60 °C
工作湿度（无冷凝）	无冷凝 (<10 °C) 相对湿度 ≤90 %（10 °C 至 30 °C）相对湿度 ≤75 %（30 °C 至 40 °C）相对湿度 ≤45 %（40 °C 至 50 °C）
温度系数	高于 28 °C 或低于 18 °C 时，每摄氏度增加指定精度的 0.1 倍
防护等级	IEC 60529：IP30（钳口闭合）
工作海拔	2,000 m
存放海拔	12 000 m
电磁兼容性 (EMC)
	国际标准	IEC 61326-1：便携式电磁环境 IEC 61326-2-2，CISPR 11：第 1 组 B 类
	第 1 组：设备会有意产生和/或使用导电耦合射频能量，这是设备自身内部运行的必要条件。
	B 类：此类设备适用于家用的设施以及直连低压供电网络的设施中。将设备连接到测试对象后，可能会出现超过 CISPR 11 规定水平的排放量。
	韩国 (KCC)	A 类设备（工业广播和通讯设备）
	A 类：此类设备符合工业电磁波设备的要求，销售商或用户应注意这一点。本设备旨在用于商业环境中，而非家庭环境。
美国 (FCC)	47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为豁免设备。
安全性
一般信息	IEC 61010-1：污染等级 2
测量	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
用于漏电流测量的电流钳表	IEC 61557-13：2 类，≤30 A/m
无线电
无线电认证	FCC ID：T68-FBLE IC:6627A-FBLE
频率范围	2,405 MHz 至 2,480 MHz
输出功率	<100 mW
