6 系列 B MSO混合信号示波器 型号

6 系列 B MSO混合信号示波器 概述

B 版本新增功能

更多通道

• 4、6 和 8 通道型号

噪音更低

• 在所有垂直范围内具有行业领先的噪声性能（满刻度百分比）

带宽更高

• 1-8 GHz 仍然可用。已添加 10 GHz

采样灵活

• 2 通道采样率为 50 GS/s
• 4 通道采样率为 25 GS/s
• 4 通道以上采样率均为 12.5 GS/s

安全简化

• 所有用户数据均存储于可移动固态硬盘驱动器上

超低噪声

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
• 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
• 1 mV/div 和 1 GHz 时的噪声<55 ?V
• 50 mV/div 和 10 GHz 时的噪声<1.25 mV

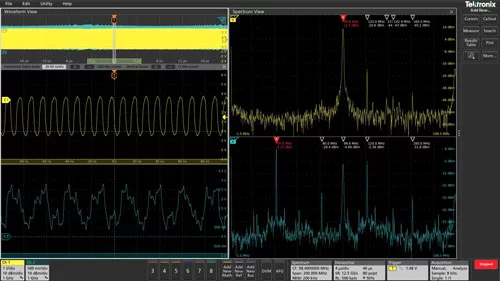

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

• 任何模拟通道均可视为波形、频谱或两者
• 射频频率或幅度变化时绘图和触发
• 频谱和时域波形同步以与射频和时域事件相关联
• 频谱控制（例如中心频率和 RBW）完全独立于时域控制

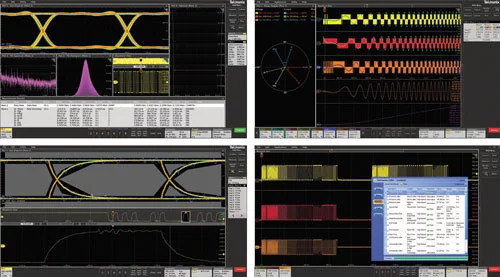

简化的高级分析

在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

• 自动化测量与趋势分析
• Spectrum View（频谱视图）同步多通道频谱分析
• 高级抖动分析
• 高级功率分析
• 低噪声纹波测量
• 内存分析和调试
• 高速串行一致性

保真度从探头端部开始

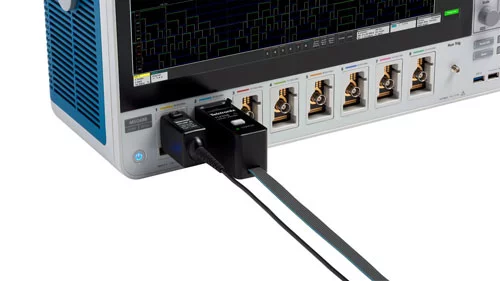

通过 4、6 或 8 FlexChannel? 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

• 内置 1 MΩ 至 50 Ω 输入端
• 每个输入附带 1 GHz 低负载无源探头
• TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
• TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

规格概述

输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP058¹ 探头实现 8 路数字逻辑输入

带宽¹
1、2.5、4、6、8 或 10 GHz

采样率
2 模拟通道上为 50 GS/s
4 模拟通道上为 25 GS/s
4 以上模拟通道上为 12.5 GS/s

记录长度 ¹
在所有模拟/数字通道上最高为 1 G 样点

信号发生器¹
13 种标准波形，加上任意波形

数字电压表²
4 位

触发频率计数器²
8 位

显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

1 - 可选且可升级
2 - 产品注册后免费

按需添加功能

• 将带宽升级至 10 GHz
• 将每条通道上的记录长度增至 1 G 样点
• 增加逻辑探头，最多时实现 64 路数字通道
• 添加 Windows 10 操作系统
• 添加任意波形/函数发生器
• 添加高级分析：串行解码/触发、电源、抖动、存储器分析和调试以及自动一致性测试
• 从多种电压和电流探头中选择

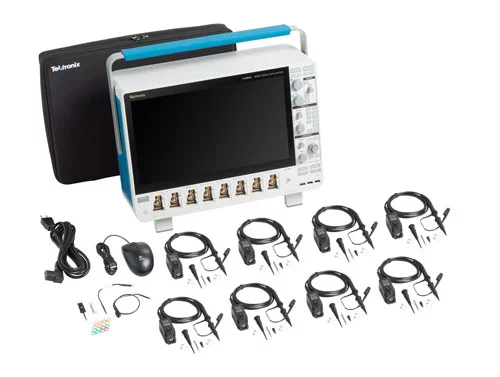

包装箱里有什么物品？

• 每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
• 前保护罩与配套包
• 鼠标
• 电源线
• 印刷的安装手册涵盖安全和基本操作
• 全面的内置在线帮助
• 追溯证明
• 针对仪器和随附探头的 1 年保修
