Tektronix6系列紧凑型数字化仪-LPD64

Tektronix6系列紧凑型数字化仪-LPD64

在需要高速数字化仪的应用中,打开通道时不应牺牲性能。6 系列紧凑型数字化仪树立了新标准,不需交错采样率、带宽或记录长度。您可以从中获取更快更准确的性能 – 全都在2U 机架空间内。

  • 4 条通道均为 25 GS/s
  • 4 条通道频率 DC 至 8 GHz
  • 12 位模数转换器
  • 4 条通道上多达 10 亿个样本 (1 Gpt)
  • 所有通道上高达 2 GHz RF DDC 带宽
  • 数字化仪安装在 2U 机架上
  • 更佳的低噪表现力和更佳的有效位数 (ENOB)


Tektronix 6 系列紧凑型数字化仪 型号


型号带宽采样率垂直分辨率Rack Height
LPD64

DC to 8 GHz

25 GS/s

12-bits ADC

2U rack mount ready


Tektronix 6 系列紧凑型数字化仪概述

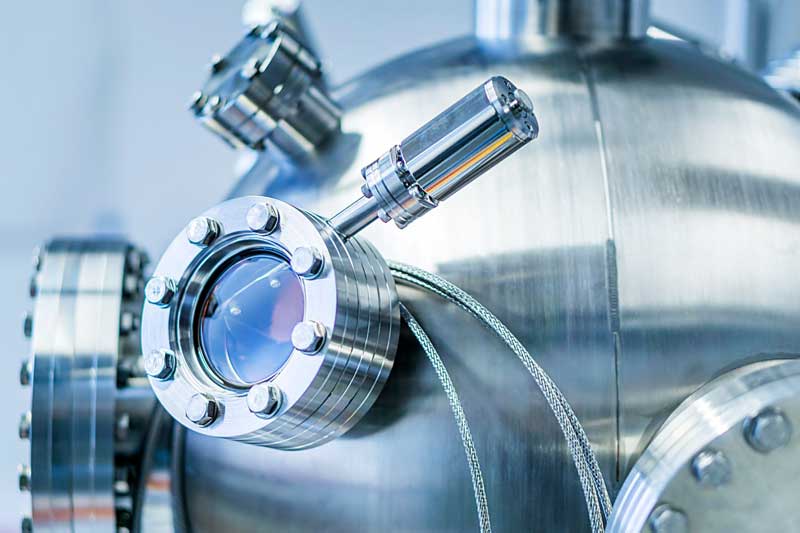

大物理学 – 机器诊断

物理学不断地引领世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时,这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面,具备行业领先的性能和小巧的外形,拥有泰克级别的可靠性,超越了上述要求。测试设备无疑更好。

  • 高能(粒子)物理
  • 核物理
  • 原子、分子和光物理
  • 凝聚态物理

Tektronix LPD64 紧凑型数字化仪

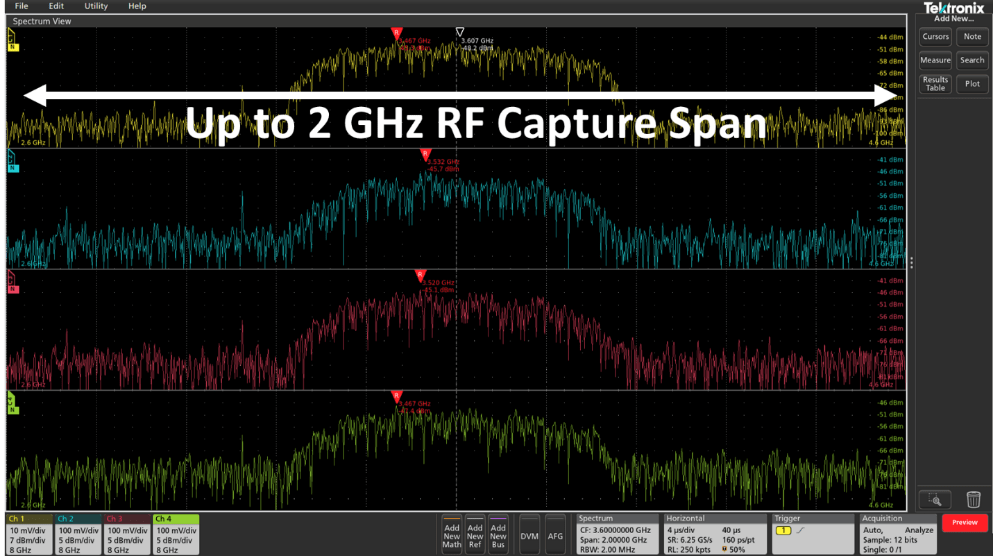

具有 DDC 和 IQ 数据卸载功能的内置 Spectrum View(频谱视图)输入

不管您是频谱分析仪专家还是临时用户,您都可以让内置Spectrum View(频谱视图)功能即开始工作。泰克 TEK049 ASIC 拥有双信号通路技术,其 ADC 和 DDC 可对时域和频域进行独立控制。

特点

  • 带宽高达 2 GHz,内置数字下变频器 (DDC)
  • 单独的时域和频域控件
  • 将原始 IQ 数据快速卸载至 PC
  • 射频与时间触发(频率或幅度变化时触发)

Tektronix LPD64 紧凑型数字化仪

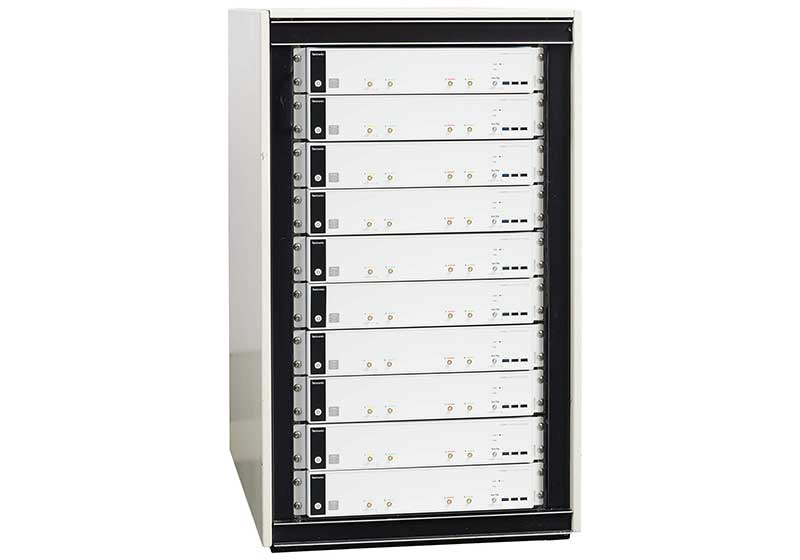

高带宽制造,例如 5G 和 UWB

更高的数据吞吐量正在推动5G mmWave、超宽带、WiGig和汽车雷达等多种技术的发展。6 系列紧凑型数字化仪是用于多通道系统的理想的中频数字化仪,并将 4 条高性能 25 GS/s 通道融入到一个 2U 机架中。通过使用 DDC,可减少高达 30% 的数据量,这意味着您可以更快地获取数据以进行后处理。

特点

  • 2 个机架高(3.5 英寸)且带机架固定架
  • 轻松远程控制 – 浏览器访问和控制
  • 以太网和 USB 3.0 端口用于快速数据传输
  • 编程支持:IVI-C、IVI-COM、MATLAB、LabView、Python、VISA、Sockets 等
  • 内置编程命令转换器

Tektronix LPD64 紧凑型数字化仪

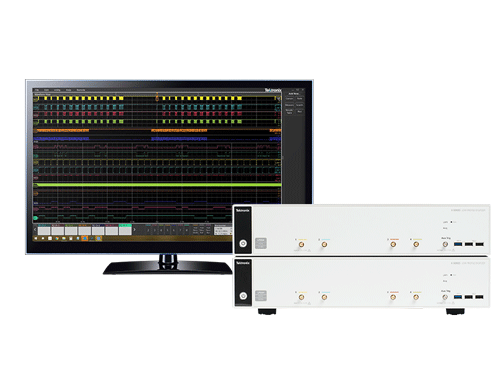

同步多个高速数字化仪

将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。

  • 同时查看所有通道
  • 重新排列或分组通道
  • 无限的自动测量
  • 轻松以太网接入

Tektronix LPD64 紧凑型数字化仪

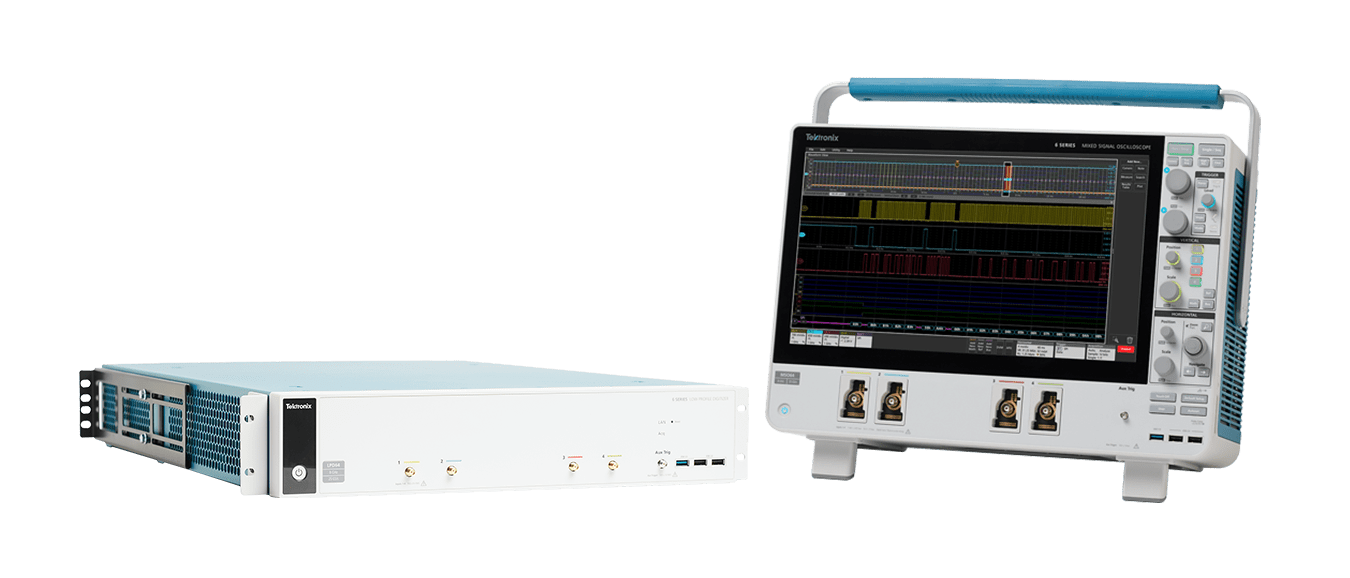

轻松应对从设计到制造测试的转换

在设计中使用定制的软件和测试例程来减少测试工作。使用6 系列紧凑型数字化仪及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。在制造中使用紧凑型数字化仪,运行相同的用户界面和类似的硬件。

Tektronix LPD64 紧凑型数字化仪
