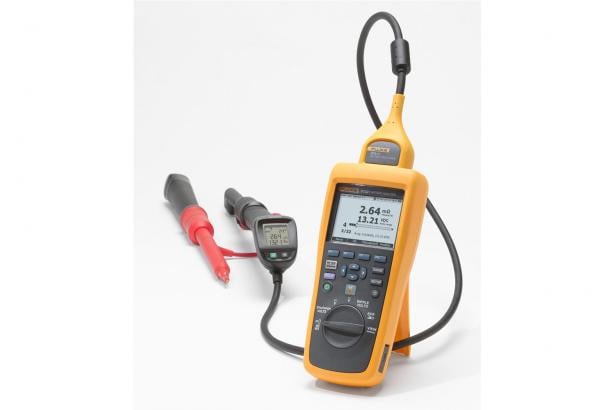

福禄克 Fluke BT500 系列蓄电池内阻分析仪

品牌：福禄克FLUKE

型号/货号：FlukeBT510/BT520/BT521

售前咨询售后服务

主要特性

作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试

主要测量值 – 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。
序列测量模式 – 电池组的自动或手动序列测试，具有包括电压、电阻和温度的自动测量存储功能（使用 BTL21 智能测试探头），无需在每次需要保存测量值时按下按钮。
全面记录 - 所有测量值在测试过程中自动捕捉，并可以在仪器上查看后再下载随时进行分析。

产品规格: Fluke BT500 系列蓄电池内阻分析仪

	量程	分辨率	精度	BT510	BT520	BT520ANG	BT521	BT521ANG
电池电阻/连接片电阻¹	3 mΩ	0.001 mΩ	1% + 8	●	●		●
			1% +68			●		●
	30 mΩ	0.01 mΩ	0.8% + 6	●	●		●
			0.8%+12			●		●
	300 mΩ	0.1 mΩ	0.8% + 6	●	●	●	●	●
	3000 mΩ	1 mΩ	0.8% + 6	●	●	●	●	●
VDC	6 V	0.001 V	0.09% + 5	●	●	●	●	●
	60 V	0.01 V	0.09% + 5	●	●	●	●	●
	600 V	0.1 V	0.09% + 5	●	●	●	●	●
	1000 V	1 V	0.09% + 5				●	●
VAC（45 Hz 到 500 Hz，800 Hz 滤波器）	600 V	0.1 V	2% + 10	●	●	●	●	●
频率（以 VAC 和 AAC 显示）²	500 Hz	0.1 Hz	0.5% + 8	●	●	●	●	●
交流电压纹波（最大 20 KHz）	600 mV	0.1 mV	3% + 20	●	●	●	●	●
	6000 mV	1 mV	3% + 10	●	●	●	●	●
ADC/AAC（使用 Fluke i410 配件）	400 A	1 A	3.5% + 2				●	●
温度	0°C 至 60°C	1°C	2°C (4°F)				●	●
数字万用表模式	每个带有时间标记的测量档位有 999 条记录
序列测量模式	最多可存储带有时间戳的 100 个档案和 100 个档案模板（每个档案最多可存储 450 节电池数据）
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC：10 mV，AAC：10 A
测量模式	BT510			BT520			BT521
电阻 (mΩ)	●			●			●
电池电压	●			●			●
直流电压	●			●			●
交流电压和频率 (Hz)	●			●			●
纹波电压	●			●			●
电池负极柱温度（使用 BTL21 直式探头）							●
直流和交流电流（和频率）							●
万用表模式	●			●			●
序列测量模式	●			●			●
放电电压测量	●			●			●
自动测量保存	●			●			●
无线通信							●
查看内存	●			●			●
一般技术指标 - 电池分析仪
尺寸（高 x 宽 x 深）	22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量	850 g (1.9 lb)
屏幕尺寸	7.7 x 5.6 cm (3 x 2.2 in)
接口	USB mini
保修年限	3 年
一般技术指标 - BTL20ANG 弯角测量探头
长弯角探头（总体长度）	242.2 cm (95.38 in)
短弯角探头（总体长度）	216.8 cm (85.38 in)
总体跨度（线圈松弛）	10.1 cm (4 in)
总体最大跨度（线圈拉长）	109.2 cm (43 in)
BTL20ANG 探头尖端角度	与水平方向成 20 度
环境指标
工作温度	0°C 至 40°C
存放温度	-20°C 至 50°C
锂电池充电温度	0°C 至 40°C
工作湿度	非冷凝 (<10°C)
	≤ 80% 相对湿度（10°C 至 30°C 时）
	≤ 75% RH（30°C 至 40°C）
工作海拔	海拔 2000 米内
存放海拔	12,000 米海拔高度
IP 等级	IP40
光线电波	FCC A 级
振动要求	MIL-PRF-28800F：2 级
跌落测试要求	1 米跌落
温度系数	高于 28°C 或低于 18°C 时，摄氏度增加指定精度的 0.1 倍
符合安全标准	600 V CAT III
EMC	IEC 61326
ROHS	中国，欧洲
防护等级 2	污染等级 II
电池合规	UN38.3
	UL2054
	IEC62133
	2 G 根据 IEC68-2-26、25 G 和 29
