福禄克 Fluke BT5300系列高精度电池测试仪

品牌：福禄克FLUKE

型号/货号：FlukeBT5300系列

参数
测量项目	交流电阻，直流电压，边电压检测
测量方法	交流4端子法（1KHz）
额定输入	DC±11V
输入阻抗	10MΩ , 高阻（>10GΩ）
采样速度	超快/快速/中速/慢速四档
支持的回路电阻	3mΩ量程 ≤ 10Ω
支持的回路电阻	其他量程 ≤ 20Ω
触发	内部/外部
延迟	ON/OFF 延迟时间：0~9.999秒
平均	ON/OFF, 平均次数 2 ~ 16次
测试值存储	最多 512组

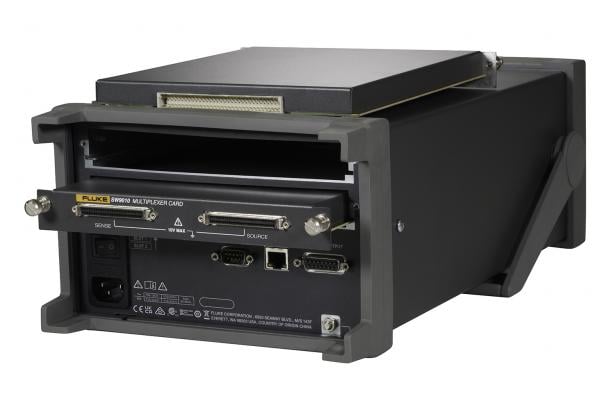

通道扩展	内部：插入两块多通道扫描模块SW9010，最多64个通道（仅BT5311 和 BT5321支持） ^{外部：连接开关主机 SW1080，最多256个通道}
外部接口	RS-232C , LAN
其他功能	接触检测

测量量程和精度
交流电阻测量
量程	3mΩ	30mΩ	300mΩ	3Ω	10Ω
最大显示值	5.0000 mΩ	50.000 mΩ	500.00 mΩ	5.0000 Ω	15.000 Ω
分辨率	0.1µΩ	1 µΩ	10 µΩ	100 µΩ	1mΩ
测试电流¹	100/200/300 mA²	100 mA	10 mA	1 mA	1 mA
测试电流频率	1 kHz±1 Hz
精度³	0.2%*读数 + 6个字
温度系数	(0.05%读数 + 0.005%满量程)/°C
响应时间（纯电阻）（＜18°C 或＞28°C ）	< 20 ms
1. 测试电流误差 ±10%
2. 针对3mΩ量程，慢速采样率下，不同测试电流的精度为 100mA 0.5%读数+20个字 200mA 0.3%读数+12个字 300mA 0.2%*读数+6个字
3. 在不同采样速度下，额外增加误差 3mΩ量程超快：± 30字，快速 ± 10字, 中速 ± 5字 30mΩ ~ 10Ω量程超快：± 3字，快速 ± 2字, 中速 ± 2字

直流电压测量
	BT5310/BT5311	BT5320/BT5321
位数	6.5 位	7.5 位
量程	10V
最大显示值	±11.00000 V	±11.000000 V
分辨率	10 µV	1 µV
精度¹	25ppm*读数 + 50 µV	16ppm*读数 + 15 µV
响应时间（典型值）	< 20 ms	< 20 ms
温度系数（＜18°C 或＞28°C ）	(5ppm读数 + 1ppm满量程) /°C	(1ppm读数 + 1ppm满量程)/°C
1. 在不同采样速度下，需要额外增加误差 BT5310/BT5311 超快：±50 μV；快速：±30 μV；中速：±10 μV BT5320/BT5321 超快：±50 μV；快速：±20 μV；中速：±5 μV

通用指标
尺寸(长宽深）	BT5300电池测试仪：216mm * 133mm * 383mm
	SW1080开关主机：430mm * 128mm * 260mm
	SW9010扫描模块：202 mm * 26mm * 222mm
重量	BT5300电池测试仪：7.3kg (不含SW9010)
	SW1080开关主机：9kg (不含SW9010)
	SW9010扫描模块：500 g
显示	4.3 英寸, TFT LCD，分辨率480x272
操作温度	0 °C to +40 °C
存储温度	-10 °C to +50 °C
操作湿度	无凝结（<10°C ）
	≤90% RH (at 10°C to 30°C)
	≤75% RH (at 30°C to 40°C)
	≤45% RH (at 40°C to 50°C)
海拔高度	3000米
存储海拔	12000米
额定电源电压	AC100V~240V（自动切换）
额定电源频率	50/60Hz
额定功率	60 VA
安规	IEC 61010-1: Pollution Degree 2
电磁兼容	IEC 61326-1: Industrial
保修	BT5300电池测试仪：3年 SW1080开关主机：3年 SW9010扫描模块：1年注：继电器，保险丝和连接器不属于保修对象
